canvas状态的保存和恢复

什么是canvas的状态

canvas的状态就是当前画面应用的所有样式和变形的一个快照。

canvas的状态存储在栈中。

一个绘画状态包括：

当前应用的变形，即：移动、缩放和旋转；
以及这些属性：strokeStyle、fillStyle、globalAlpha、lineWidth、lineCap、lineJoin、miterLimit、lineDashOffset、shadowOffsetX、shadowOffsetY、shadowBlur、shadowColor、globalCompositeOperation、font、textAlign、textBaseline、direction、imageSmoothingEnabled
当前的裁切路径（后续文章会专门介绍）。
canvas图形状态的保存和恢复，在绘制复杂图形时必不可少。在做变形之前先保存状态是一个良好的习惯。大多数情况下，调用 restore 方法比手动恢复原先的状态要简单得多。

save() 保存状态

该方法保存画布canvas的所有状态。该方法可以任意多次被调用，每当save()方法被调用后，当前的状态就被推进到栈中保存。

restore() 恢复状态

该方法恢复canvas的上一个保存的状态，并应用到后续的绘画中。

每当restore()方法被调用后，上一个保存的状态就从栈中弹出，所有canvas画布当前的配置都恢复为弹出的状态中保存的配置，并在后续图像绘制中得以应用。

如果觉得难以理解，请结合下面的综合示例进行理解。

综合示例

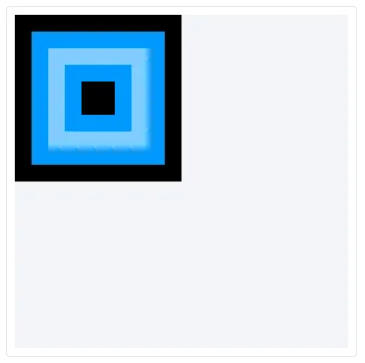

示例效果：

实现代码：

<!DOCTYPE html>
<html lang="en">

    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>Canvas 状态的保存与恢复 </title>
        <style>
            body {
                height: 100vh;
                padding: 10px;
            }
        </style>
        <script>
            function draw() {
                var canvas = document.getElementById('canvas');
                if (canvas.getContext) {
                    const ctx = canvas.getContext('2d');

                    ctx.fillRect(0, 0, 150, 150);
                    ctx.save(); // 第一次保存状态

                    ctx.fillStyle = '#09F';
                    ctx.fillRect(15, 15, 120, 120);
                    ctx.save(); // 第二次绘制状态

                    ctx.fillStyle = '#FFF';
                    ctx.globalAlpha = 0.5;
                    ctx.fillRect(30, 30, 90, 90);

                    ctx.restore(); // 恢复第二次保存的状态，并应用到后续的绘画中
                    ctx.fillRect(45, 45, 60, 60);

                    ctx.restore(); // 恢复第一次保存的状态，并应用到后续的绘画中
                    ctx.fillRect(60, 60, 30, 30);

                } else {
                    alert('您的浏览器不支持Canvas!');
                }
            }
        </script>
    </head>

    <body onload="draw();">
        <canvas id="canvas" width="300" height="300" style="background-color: #f3f4f8; color: chocolate"></canvas>
    </body>

</html>

移动 translate

移动是通过 translate() 方法来移动canvas和它的原点到一个不同的位置。

translate(x, y)

translate方法接受两个参数，x是左右偏移量，y 是上下偏移量。

示例：

实现代码：

<!DOCTYPE html>
<html lang="en">

    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>Canvas 移动 translate </title>
        <style>
            body {
                height: 100vh;
                padding: 10px;
            }
        </style>
        <script>
            function draw() {
                var canvas = document.getElementById('canvas');
                if (canvas.getContext) {
                    const ctx = canvas.getContext('2d');

                    for (let i = 0; i < 7; i++) {
                        for (let j = 0; j < 7; j++) {
                            ctx.save();
                            ctx.fillStyle = `rgb(${51 * i}, ${255 - 51 * i}, 255)`;
                            ctx.translate(10 + j * 50, 10 + i * 50);
                            ctx.fillRect(0, 0, 25, 25);
                            ctx.restore();
                        }
                    }

                } else {
                    alert('您的浏览器不支持Canvas!');
                }
            }
        </script>
    </head>

    <body onload="draw();">
        <canvas id="canvas" width="300" height="300" style="background-color: #f3f4f8; color: chocolate"></canvas>
    </body>

</html>

代码解析：
这个例子显示了一些移动 canvas 原点的好处。如果不使用 translate 方法，那么所有矩形都将被绘制在相同的位置（0,0）。translate 方法同时让我们可以任意放置这些图案，而不需要在 fillRect() 方法中手工调整坐标值，既好理解也方便使用。

旋转 rorate

旋转是以原点为中心旋转canvas，如果要改变它，则需要用到上面介绍的translate()方法。

rotate(angle)

这个方法只接受一个参数：旋转的角度 (angle)，它是顺时针方向的，以弧度为单位的值。

旋转rotate()方法的参数angle的单位是弧度，比较难以理解和感知，相对而言，角度对我们来说就很容易理解感知了，比如我们所熟悉的读书30度，45度等。那么我们可以通过数学公式来进行转换。
将角度转换为弧度的计算公式：弧度 = (Math.PI / 180) * 角度

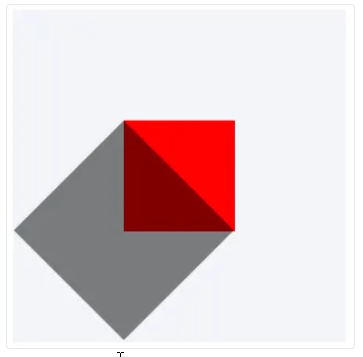

示例：

实现代码：

<!DOCTYPE html>
<html lang="en">

    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>Canvas 旋转 rotate </title>
        <style>
            body {
                height: 100vh;
                padding: 10px;
            }
        </style>
        <script>
            function draw() {
                var canvas = document.getElementById('canvas');
                if (canvas.getContext) {
                    const ctx = canvas.getContext('2d');

                    ctx.save();

                    ctx.fillStyle = '#F00';
                    ctx.translate(100, 100);
                    ctx.fillRect(0, 0, 100, 100);

                    ctx.globalAlpha = 0.5;
                    ctx.rotate((Math.PI / 180) * 45);
                    // ctx.translate(-100, -100);
                    ctx.fillStyle = '#000';
                    ctx.fillRect(0, 0, 140, 140);

                } else {
                    alert('您的浏览器不支持Canvas!');
                }
            }
        </script>
    </head>

    <body onload="draw();">
        <canvas id="canvas" width="300" height="300" style="background-color: #f3f4f8; color: chocolate"></canvas>
    </body>

</html>

缩放 scale

缩放方法scale()的语法如下：

scale(x, y)

scale方法可以缩放画布的水平和垂直的单位。两个参数都是实数，可以为负数，x 为水平缩放因子，y 为垂直缩放因子，如果比 1 小，会缩小图形，如果比 1 大会放大图形。默认值为 1，为实际大小。

示例：(~~下面的效果中缩放后，坐标发生变化，这里不明白，后面再找时间研究吧~~)

实现代码：

<!DOCTYPE html>
<html lang="en">

    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>Canvas 缩放 scale </title>
        <style>
            body {
                height: 100vh;
                padding: 10px;
            }
        </style>
        <script>
            function draw() {
                var canvas = document.getElementById('canvas');
                if (canvas.getContext) {
                    const ctx = canvas.getContext('2d');

                    ctx.save();
                    ctx.fillRect(10, 10, 30, 30); // 对比
                    ctx.scale(2, 1);
                    ctx.globalAlpha = 0.5;
                    ctx.fillRect(10, 40, 30, 30); // 缩放效果
                    ctx.restore();
                    ctx.fillRect(10, 70, 30, 30); // 对比

                } else {
                    alert('您的浏览器不支持Canvas!');
                }
            }
        </script>
    </head>

    <body onload="draw();">
        <canvas id="canvas" width="300" height="300" style="background-color: #f3f4f8; color: chocolate"></canvas>
    </body>

</html>

变形 transform

通过transform()方法对变形矩阵进行修改，语法如下：

transform(a, b, c, d, e, f)

6个参数含义如下：

a：水平方向的缩放
b：竖直方向的倾斜偏移
c：水平方向的倾斜偏移
d：竖直方向的缩放
e：水平方向的移动
f：竖直方向的移动

介绍两个设置（重置）当前变形矩阵为单位矩阵的方法：

setTransform(a, b, c, d, e, f)

resetTransform() // 该方法相当于 setTransform(1, 0, 0, 1, 0, 0)

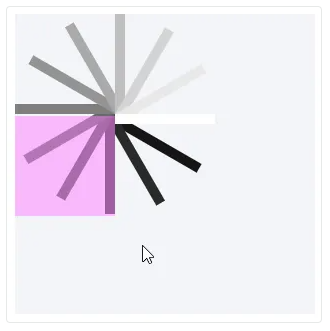

示例：

实现代码如下：

<!DOCTYPE html>
<html lang="en">

    <head>
        <meta charset="UTF-8" />
        <meta name="viewport" content="width=device-width, initial-scale=1.0" />
        <title>Canvas 变形 transform </title>
        <style>
            body {
                height: 100vh;
                padding: 10px;
            }
        </style>
        <script>
            function draw() {
                var canvas = document.getElementById('canvas');
                if (canvas.getContext) {
                    const ctx = canvas.getContext('2d');

                    const sin = Math.sin(Math.PI / 6);
                    const cos = Math.cos(Math.PI / 6);
                    ctx.translate(100, 100);
                    let c = 0;
                    for (let i = 0; i <= 12; i++) {
                        c = Math.floor((255 / 12) * i);
                        ctx.fillStyle = "rgb(" + c + "," + c + "," + c + ")";
                        ctx.fillRect(0, 0, 100, 10);
                        ctx.transform(cos, sin, -sin, cos, 0, 0);
                    }

                    ctx.setTransform(-1, 0, 0, 1, 100, 100);
                    ctx.fillStyle = "rgba(255, 128, 255, 0.5)";
                    ctx.fillRect(0, 2, 100, 100);

                } else {
                    alert('您的浏览器不支持Canvas!');
                }
            }
        </script>
    </head>

    <body onload="draw();">
        <canvas id="canvas" width="300" height="300" style="background-color: #f3f4f8; color: chocolate"></canvas>
    </body>

</html>

上面的示例中用到JavaScript的Math库的数据函数，从而实现了复杂且高级的效果，后续会补充一些相关函数的介绍，将会有利于我们实现一些高级效果。
